Современный силовой кабель кажется достаточно простым изделием: металлическая жила, слой изоляции и внешняя оболочка. Однако именно развитие изоляционных материалов стало одной из главных причин стремительного роста мировой электроэнергетики. За последние полтора столетия инженеры прошли путь от натурального каучука и ткани до сложных полимеров, способных десятилетиями работать под напряжением в сотни киловольт, под водой, в условиях Крайнего Севера и даже на космических аппаратах.
Во многих случаях срок службы силового кабеля определяется не состоянием проводника, а именно состоянием его изоляции. Медная или алюминиевая жила способна сохранять свои свойства очень долго, тогда как старение изоляционного слоя постепенно снижает электрическую прочность, что в конечном итоге приводит к необходимости замены всей линии.
Тем, кто хочет подробнее разобраться в современных материалах, конструкции кабелей и особенностях различных типов изоляции, будет полезен материал о материалах изоляции силовых кабелей: https://miobi.ru/page/izolyaciya-silovyh-kabeley-materialy-konstrukciya-i-vliyanie-na-ekspluatacionnye-harakteristiki
Первые электрические кабели
История силовых кабелей начинается задолго до появления современных электростанций.
Первые проводники использовались в телеграфных сетях середины XIX века. Один из первых крупных проектов — телеграфная линия между Вашингтоном и Балтимором, открытая в 1844 году. Тогда проводники изготавливались преимущественно из железа, однако очень быстро инженеры перешли на медь благодаря ее значительно лучшей электропроводности.
Первые линии практически не имели полноценной электрической изоляции. Для коротких воздушных линий это не являлось серьезной проблемой, однако с развитием подземной и подводной прокладки возникла необходимость защищать проводник от влаги.

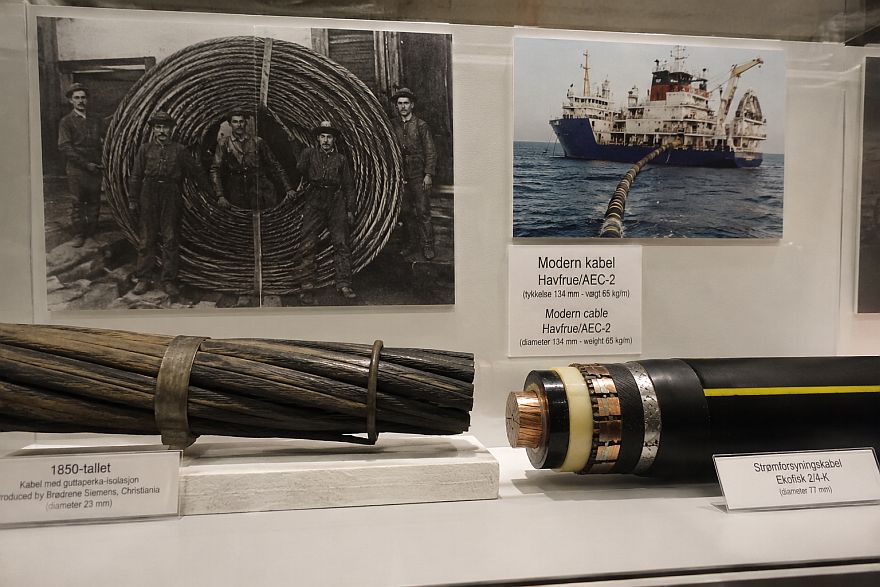

Гуттаперча — материал, изменивший отрасль
Настоящей революцией стало применение гуттаперчи — природного материала, получаемого из сока деревьев, произрастающих в Юго-Восточной Азии.
В середине XIX века именно гуттаперча позволила построить первые надежные подводные кабели, включая знаменитые трансатлантические телеграфные линии.
Материал обладал несколькими важными преимуществами:
- высокой электрической прочностью;
- водонепроницаемостью;
- пластичностью при нагреве;
- достаточной долговечностью.
Фактически именно появление гуттаперчи сделало возможной мировую сеть подводной связи. Позднее ее постепенно вытеснили синтетические полимеры, однако в истории электротехники этот материал занимает особое место.
Бумага, масло и резина
С развитием энергетики одних телеграфных кабелей стало недостаточно.
В конце XIX — начале XX века начали широко использоваться кабели с бумажной изоляцией, пропитанной специальными маслами.
Подобная конструкция обеспечивала:
- высокую электрическую прочность;
- сравнительно небольшой уровень потерь;
- возможность работы на высоких напряжениях.
Позднее широкое распространение получила вулканизированная резина.
Она оказалась значительно удобнее в монтаже и лучше переносила механические нагрузки.
Именно резиновая изоляция десятилетиями использовалась практически во всех бытовых электрических сетях.
Эпоха полимеров
После Второй мировой войны химическая промышленность совершила настоящий прорыв.
Появились новые материалы:
- поливинилхлорид (ПВХ);
- полиэтилен;
- сшитый полиэтилен (XLPE);
- этилен-пропиленовая резина (EPR);
- фторполимеры.
Каждый новый материал превосходил предыдущие по одному или сразу нескольким параметрам.
Особенно значительным достижением стало появление сшитого полиэтилена.
Сегодня XLPE считается основным материалом для большинства современных силовых кабелей среднего и высокого напряжения благодаря высокой электрической прочности, стойкости к нагреву и длительному сроку службы. С 1960-х годов он постепенно вытеснил многие более ранние типы изоляции в новых проектах.
Что сегодня разрушает изоляцию
Многие ошибочно считают, что кабель выходит из строя исключительно из-за механических повреждений.
На практике процесс значительно сложнее.
Основными причинами старения являются:
- постоянный нагрев;
- охлаждение;
- воздействие электрического поля;
- влажность;
- ультрафиолет;
- химические вещества;
- механические нагрузки;
- микротрещины;
- так называемые «водяные деревья» в полимерной изоляции.
Каждый цикл нагрева и охлаждения постепенно изменяет структуру материала.
Со временем появляются микроскопические дефекты, которые начинают увеличиваться и в конечном итоге способны вызвать пробой.
Сколько служит силовой кабель
Однозначного ответа здесь нет.
Продолжительность эксплуатации зависит сразу от нескольких факторов:
- материала изоляции;
- рабочего напряжения;
- температуры;
- режима нагрузки;
- качества монтажа;
- условий окружающей среды.
При соблюдении проектных режимов современные кабели с изоляцией из сшитого полиэтилена обычно рассчитываются примерно на 40–60 лет службы. Однако при постоянной работе при повышенных температурах срок службы может существенно сокращаться.
Поэтому в энергетике принято говорить не столько о календарном возрасте кабеля, сколько об остаточном ресурсе его изоляции.
Почему медная жила часто переживает изоляцию
Интересно, что проводник далеко не всегда является самым слабым элементом конструкции.
Медь практически не стареет при отсутствии коррозии.
Если кабель не подвергался сильному перегреву, медная жила может сохранять свои свойства многие десятилетия.
Совершенно иначе ведет себя изоляция.
Даже самые современные полимеры постепенно теряют:
- эластичность;
- механическую прочность;
- электрическую стойкость;
- устойчивость к частичным разрядам.
Именно поэтому диагностика состояния кабельных линий практически всегда сосредоточена на анализе состояния изоляции.
Кабели для экстремальных условий
Современная промышленность предъявляет к кабельной продукции самые разнообразные требования.
Например, морские кабели должны десятилетиями работать под высоким давлением и в соленой воде.
На атомных электростанциях используются материалы, устойчивые к радиации.
Для авиации и космической техники разрабатываются сверхлегкие изоляционные материалы, выдерживающие сильные перепады температур, вакуум и повышенный уровень вибрации.
В нефтегазовой отрасли применяются кабели, сохраняющие работоспособность при контакте с агрессивными химическими веществами и высокими температурами.
Каждое подобное направление требует собственного набора материалов и технологий производства.
Какими будут кабели будущего
Развитие отрасли продолжается и сегодня.
Инженеры работают над созданием новых композитных материалов, способных еще эффективнее сопротивляться старению.
Особое внимание уделяется:
- нанонаполненным полимерам;
- интеллектуальным кабелям с встроенным контролем состояния;
- материалам с повышенной стойкостью к перегреву;
- новым решениям для сверхвысоких напряжений постоянного тока.
Одновременно совершенствуются методы диагностики, позволяющие оценивать состояние изоляции без вывода линии из эксплуатации.
Именно эти технологии позволяют продлевать срок службы дорогостоящих кабельных систем и своевременно выявлять участки, требующие замены.
История силовых кабелей наглядно показывает, что главным фактором их развития всегда оставалась не столько проводящая жила, сколько совершенствование изоляционных материалов. От природной гуттаперчи до современных полимерных композитов прошло менее двух столетий, однако за это время надежность кабельных линий выросла на порядки. Сегодня именно качество изоляции определяет безопасность, долговечность и эффективность электрических сетей, а дальнейшее развитие этой области остается одним из важнейших направлений современной электротехники.
