Стальной трос редко используется сам по себе. Практически в любой конструкции возникает необходимость закрепить его конец, сформировать петлю, соединить два участка между собой или установить крепежные элементы. Именно в этот момент становится важно правильно подобрать оснастку. Ошибка в выборе зажимов или других элементов может привести не только к сокращению срока службы троса, но и к его разрушению под нагрузкой.
Выбор подходящего крепежа зависит сразу от нескольких факторов: диаметра каната, материала изготовления, предполагаемой нагрузки, условий эксплуатации и требований к безопасности. Если необходимо разобраться именно в особенностях применения зажимов типа DIN 741, их размерах и конструкции, подробная информация представлена в статье «Зажим для троса DIN 741 ("Слоник")»: https://miobi.ru/page/zazhim-dlya-trosa-din-741-slonik
Почему диаметр троса имеет решающее значение
Главная ошибка, которую допускают при монтаже, заключается в использовании одинакового подхода для любых тросов. На практике трос диаметром 3 мм и канат диаметром 20 мм работают совершенно по-разному.
С увеличением диаметра значительно возрастает:
- разрывная нагрузка;
- жесткость каната;
- усилие, необходимое для формирования петли;
- нагрузка на крепежные элементы;
- последствия возможного разрушения соединения.
Поэтому чем больше диаметр троса, тем выше требования к качеству соединения.
Тросы диаметром 1–2 мм
Самые тонкие тросы используются преимущественно в бытовых целях:
- декоративные конструкции;
- натяжка сеток;
- подвеска легких изделий;
- рекламные конструкции;
- садовые работы.
Во многих подобных случаях применение массивных зажимов экономически нецелесообразно.
Если соединение не несет значительной нагрузки, допускается использование заводских обжимных алюминиевых или медных гильз, специальных втулок либо готовых наконечников.
Простое завязывание стального троса узлом обычно не рекомендуется. В отличие от веревки, металлический канат плохо переносит подобные деформации, а его прочность в месте узла существенно снижается.
Диаметр 3–5 мм
Это наиболее распространенные размеры для хозяйственных работ.
Такие тросы встречаются:
- в теплицах;
- на дачных участках;
- при монтаже ограждений;
- в небольших талях;
- при установке растяжек;
- в судомоделировании;
- в спортивном оборудовании.
Именно начиная примерно с 3 мм становится оправданным использование классических зажимов DIN 741.
Для большинства бытовых задач достаточно двух или трех правильно установленных зажимов.
Если предполагаются динамические нагрузки или длительная эксплуатация под натяжением, количество зажимов увеличивают согласно рекомендациям производителя.
Диаметр 6–8 мм
Эти размеры уже широко применяются в строительстве и промышленности.
Здесь практически всегда используются дополнительные элементы:
- коуши;
- зажимы DIN 741;
- прессуемые втулки;
- талрепы;
- рым-болты;
- рым-гайки;
- соединительные звенья;
- карабины соответствующей грузоподъемности.
Особенно важен коуш — металлическая вставка, устанавливаемая внутрь петли. Он предотвращает чрезмерный изгиб каната, уменьшает износ проволок и значительно увеличивает срок службы соединения.
Диаметр 10–16 мм
При таких размерах речь уже идет о серьезных нагрузках.
Подобные тросы используются:
- в строительной технике;
- при монтаже тяжелых конструкций;
- в подъемном оборудовании;
- в промышленности;
- на производственных объектах.
Использование одного лишь зажима без дополнительных элементов становится недостаточным.
Обычно применяются:
- усиленные коуши;
- несколько зажимов;
- прессуемые алюминиевые или стальные втулки;
- специальные литые наконечники;
- клиновые зажимы;
- заводские концевые муфты.
Во многих случаях именно опрессовка обеспечивает более высокую надежность, чем классическое болтовое соединение.
Диаметр свыше 16 мм
Крупные канаты используются там, где ошибки недопустимы:
- башенные краны;
- портовое оборудование;
- буксировочные системы;
- горнодобывающая промышленность;
- мостовые краны;
- морские платформы;
- тяжелая строительная техника.
На подобных объектах самостоятельное изготовление соединений встречается значительно реже.
Чаще применяются готовые заводские решения:
- литые муфты;
- заливные наконечники;
- клиновые муфты;
- гидравлическая опрессовка;
- специальные концевые устройства.
Использование бытовых зажимов в подобных условиях практически всегда недопустимо.

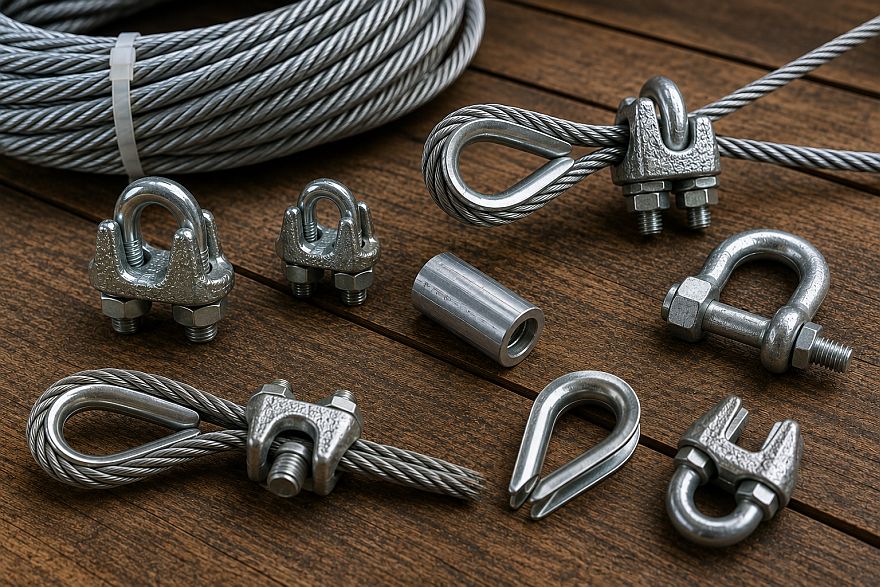

Какие элементы используются вместе с тросом
Полноценное соединение редко состоит только из одного зажима.
В зависимости от конструкции могут использоваться:
- коуши;
- талрепы;
- серьги;
- скобы;
- карабины;
- рым-болты;
- рым-гайки;
- соединительные звенья;
- вертлюги;
- обжимные втулки;
- наконечники;
- крюки;
- цепные соединители.
Каждый из этих элементов выполняет собственную задачу и должен соответствовать не только диаметру троса, но и расчетной нагрузке всей системы.
Почему нельзя использовать зажим "на глаз"
Иногда можно встретить ситуацию, когда для троса диаметром 8 мм устанавливают зажим на 6 мм, рассчитывая сильнее затянуть гайки.
Это ошибочный подход.
Слишком маленький зажим:
- повреждает наружные проволоки;
- вызывает локальную деформацию;
- снижает прочность каната.
Если же зажим оказывается больше требуемого размера, он не обеспечивает достаточного прижатия, из-за чего трос может постепенно смещаться под нагрузкой.
Поэтому размеры зажимов всегда подбираются строго под конкретный диаметр каната.
Когда лучше отказаться от зажимов
Несмотря на универсальность DIN 741, существуют ситуации, когда предпочтительнее использовать другие способы соединения.
К ним относятся:
- грузоподъемные механизмы с высокой ответственностью;
- постоянная работа под переменными нагрузками;
- интенсивная вибрация;
- эксплуатация в агрессивной среде;
- оборудование с обязательной сертификацией.
В подобных случаях чаще применяют опрессовку, клиновые соединения, литые наконечники или заводские концевые муфты, обеспечивающие более высокую повторяемость характеристик и надежность.
Практические рекомендации
При работе со стальными тросами следует соблюдать несколько простых правил:
- выбирать зажим строго по диаметру каната;
- использовать коуш при формировании нагруженной петли;
- применять только крепеж, рассчитанный на соответствующую нагрузку;
- не смешивать элементы разных классов прочности;
- периодически проверять затяжку гаек и состояние соединения;
- заменять деформированные или корродированные элементы без попыток их восстановления.
Грамотно подобранная оснастка позволяет полностью реализовать прочностные характеристики стального каната и значительно продлить срок его службы. При этом надежность всей системы определяется не только качеством самого троса, но и тем, насколько правильно выбраны и установлены все соединительные элементы.
